RSio64-Dは豊富なMini-YGDAIカードと7種類のルーティングパターンプリセット(編集可能なユーザーパターンも装備)により、様々なアプリケーションに対応可能。使い方はまさに無限大です。
Example 1: Interfacing to amp racks and RF receivers
AES/EBUカード「MY16-AE」を4枚装着し、RFレシーバーの信号をAES/EBUからDanteに変換し「CLシリーズ」「QLシリーズ」等のコンソールに入力。コンソールの出力はDanteからAES/EBUに変換し、パワーアンプのデジタル入力に接続できます。RSio64-Dは各スロットにサンプリングレートコンバーターを搭載しているため、異なるワードクロックで動作している機器が接続されてもノイズや音切れなく運用することができます。
![Example 1: Interfacing to amp racks and RF receivers](/files/system_interface_rsio64d_01_4fba1c2682553ea5e79f370c942a86c0.jpg?impolicy=resize&imwid=740&imhei=200)
Example 2: Lake processing 1
スロット1と3にLakeプロセッシングカード「MY8-LAKE」、スロット2と4に「MY8-DA96」を装着することで、「CLシリーズ」「QLシリーズ」等からのDante信号をRSio64-Dに装着された「MY8-LAKE」に入力、処理後の信号はDanteからはもちろん、「MY8-LAKE」のAES/EBU出力からも「MY8-DA96」のアナログ出力からも取り出し可能です。
※RSio64-Dのサンプリングレートコンバーターは「MY8-LAKE」のAES/EBU入力には使用できません。「MY8-LAKE」のAES/EBU入力を使用する場合は、ワードクロック同期をとるようにしてください。
![Example 2: Lake processing 1](/files/system_interface_rsio64d_02_97ed8abbbbe17095cf935eba260124b2.jpg?impolicy=resize&imwid=740&imhei=200)
Example 3: Lake processing 2
スロット1と3に「MY8-LAKE」、スロット2と4に「MY8-ADDA96」を装着することで、RSio64-Dをアナログ/デジタル入出力の単体Lakeプロセッサーとして使用することができます。また、アナログ入力した信号をDanteネットワークに接続することも可能です。
※RSio64-Dのサンプリングレートコンバーターは「MY8-LAKE」のAES/EBU入力には使用できません。MY8-LAKEのAES/EBU入力を使用する場合は、ワードクロック同期をとるようにしてください。
![Example 3: Lake processing 2](/files/system_interface_rsio64d_03_f7bd35f8dbb556216e6571094fb33d4a.jpg?impolicy=resize&imwid=740&imhei=200)
Example 4: EtherSound Bridge and AVIOM
スロット1にAVIOMカード「AVIOM16/O-Y1」を装着することで、パーソナルモニターシステムへの接続が可能となります。また、スロット2にEtherSoundカード「MY16-ES64」、スロット3と4にI/Oエクスパンジョンカード「MY16-EX」を装着することで、Dante信号とEtherSound信号の相互変換を実現します。RSio64-Dは各スロットにサンプリングレートコンバーターを搭載しているため、DanteとEtherSoundが異なるワードクロックで動作していてもノイズや音切れなく運用することができます。
![Example 4: EtherSound Bridge and AVIOM](/files/system_interface_rsio64d_04_0a00a67e0ac664bb4efdef1978fd653f.jpg?impolicy=resize&imwid=740&imhei=200)
Example 5: Video I/O

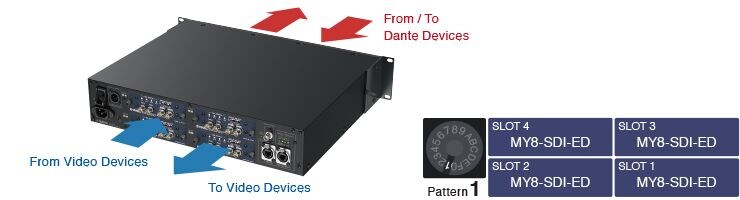

HD-SDI/SD-SDIエンベッド/ディエンベッドカード「MY8-SDI-ED」を4枚装着し、HD-SDI/SD-SDIとDante信号の相互変換を実現します。RSio64-Dは各スロットにサンプリングレートコンバーターを搭載しているため、異なるワードクロックで動作している機器が接続されてもノイズや音切れなく運用することができます。
