R Series (MADI)
Sampling Rate Converter
![](/files/B70623ECCFEE49A7A6D822EDB030FB62_12083_320x94_5e0d960e19566d4db547d52ea33c2d0f.jpg)
MADI/Dante変換において、異なるデジタルオーディオフォーマットを接続する際にはワードクロックの同期が課題となります。RMio64-DではMADI入出力ともにサンプリングレートコンバーター(SRC)を搭載しているため、MADIとDante各々を異なるクロックで動作させながら接続しても、ノイズや音切れなく運用できます。

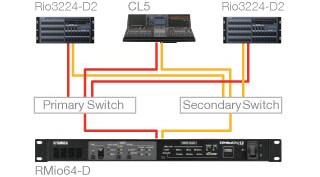

Dante Redundancy
![](/files/rmio64d_dante_redundancy_320x177_0a1213a14007de3415eea63e59a52f55.png)
業務用オーディオシステムにおいて絶対に回避しなければならないもの、それは「音切れ」です。RMio64-DのDanteインターフェースはPrimaryとSecondaryの二つのポートを装備しているので、ネットワーク接続を二重化してより強固なインフラを構築できます。
予期せず一方のネットワークケーブルが抜けたり、ネットワークスイッチが故障しても、もう一方のネットワークが音切れなく動作し続けます。
またこの2つのDanteポートはシンプルなデイジーチェーン接続に切り替えることもできます(その場合はネットワークの二重化は行えません)

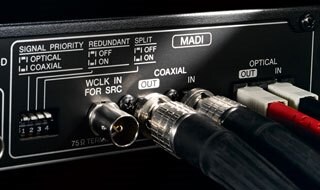

MADI Redundancy
![](/files/3EE4B1493F714830BB411E299F6D9ABB_12083_320x190_042087703f58a8bcc6946d38c6a53b26.jpg)
Dante接続だけでなくMADI接続も二重化が行えます。オプティカルと同軸の2種類のケーブルを接続して、優先入力の信号が途切れてももう一方の接続に自動的に切り替わります。
さらに、オプティカルと同軸のどちらを優先させるかも自由に設定できます。オプティカルケーブルは、もちろん長距離伝送が可能です。

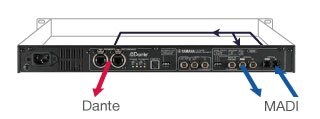

MADI Split
![](/files/0E0790EF07F24A12A4CC908E87813204_12083_320x119_1d785d683c28bad9ef50dff704f35bc8.jpg)
RMio64-DはDante←→MADI変換のみに留まらず、2系統のMADI接続を用いたMADIスプリットにも対応しています。オプティカルから入力されたMADI信号をDanteに変換すると同時に、同軸側にもMADI出力する、というような使い方ができます。MADI信号をDanteへ変換しながら、同時に別のMADI機器へダイレクトに送出したい場合に便利です。
Yamaha Integration
![](/files/3FA26393AC0F4CF1B181AEA45DE7F4BA_12083_319x109_be7904b1cfcfdc326ee8b4936ab58235.jpg)
CL/QLシリーズ(V3.0以降)のタッチスクリーン上で、RMio64-Dをマウントし、DanteパッチおよびSRC設定をリモートコントロールすることができます。RMio64-Dは単体としての魅力に留まりません。
またNuageシステムでは、レコーディングのためのDirect Monitoring機能や、拡張System Linkを使用した高精度の同期を実現でき、さらにNuageのシステム管理ソフトウェアNuage Workgroup Managerからのリモートコントロールにも対応しています。

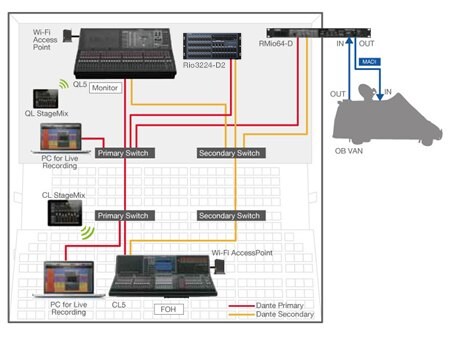

RMio64-Dを用いて音声中継車へMADI信号を送出
![](/files/rmio64d_OB_van_450x337_caaae94cac3ab86176dfa62f4b2fe9cd.png)
CL /QLシリーズをFOH/STAGEに配したDanteネットワークシステムに、RMio64-Dを組合せたライブアプリケーション例。RMio64-DでDante信号をMADI信号に変換し、MADI対応機器を搭載した音声中継車などに送出するなどの用途に対応できます。RMio64-DのSRC機能を用いることで、ライブシステムと音声中継車同士のワードクロック同期の問題からも解放されます。
