DME7 Signal Processor

フロントパネル/リアパネル仕様

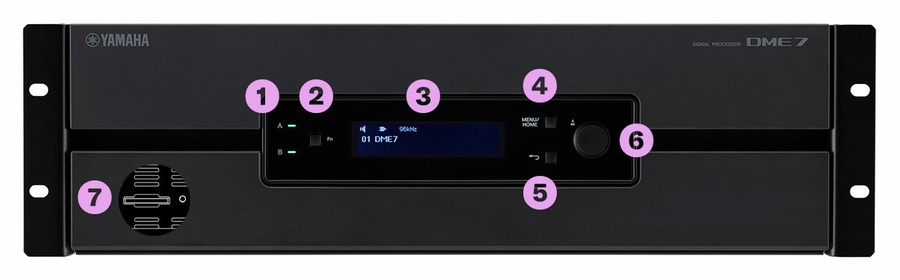

Yamaha Signal Processor DME7: front

1. [A]/[B] indicators for AC IN jacks

2. [Fn] button

3. Display

4. [MENU/HOME] button

5. Back button

6. Main knob

7. SD memory card slot

Yamaha Signal Processor DME7: rear

1. Power switch

2. AC IN (power inlet) jacks [A]/[B]

3. [GPI] ports

4. [USB TO HOST] port

5. [USB TO DEVICE] port

6. Network port

7. [MIDI] ports

8. [DCP] port

9. [PRIMARY]/[SECONDARY] Dante ports

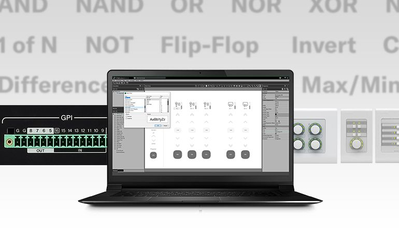

豊富な外部制御に対応し、ロジックコントロール機能連携でさらに柔軟な制御設計

Yamaha Signal Processor DME7: Flexible Control

外部制御はGPI、MIDIのほか、ネットワーク経由でヤマハプロトコルまたはOSCによるコマンド制御に対応します。コントローラーオプションとしては、ダイヤルとボタンを備えた『DCPシリーズ』と、PC/iPadを使った『ProVisionaire Control』『ProVisionaire Touch』をご用意しています。さらに『DME7』の「ロジックコントロール機能」は外部制御と連動できるため、高度なシステム制御を最小限の機器構成で設計できます。

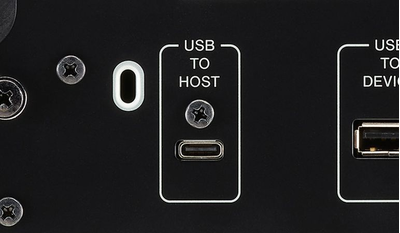

USBオーディオインターフェース機能

Yamaha Signal Processor DME7: USB Audio Interface

背面のUSB Type-C端子「USB TO HOST」とPCを接続することで、8in/ 8outの音声入出力が行えます。音源ソースのプレイバックや記録録音、遠隔会議配信などに利用できます。96kHzの高分解能に対応し、さらにサンプリングレートコンバーターを内蔵しているため、PCと『DME7』間のサンプリングレート同期を意識する必要はありません。

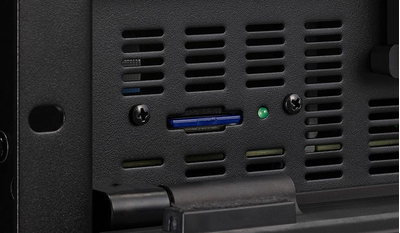

SDメモリーカードスロット

Yamaha Signal Processor DME7: SD memory card slot

開閉式のフロントパネル内側にSDメモリーカードスロットを1基備えています。MP3やWAVファイルが再生でき、再生/停止は任意の外部制御や内部動作と連動できるため、アナウンスやブザー、チャイムの再生用途に適します。

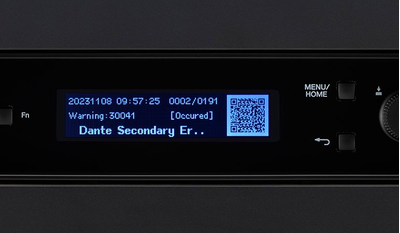

LCDディスプレイ

Yamaha Signal Processor DME7: Informative LCD display

本体のフロントから現在な状態確認や設定が変更できます。アラート時には発生現象と内容に関するマニュアルへのリンクQRコードを表示するため、システムのトラブルシューティング時に活用できます。

NC 20の静音性に優れた固定速度ファン

Yamaha Signal Processor DME7: Super Quiet - NC 20

十分な性能を持ちながら動作音が静かなファンを採用しました。

移動備品として客席内などに設置した際も、ファンノイズが演目を阻害しません。

『ProVisionaire Design』

ヤマハプロオーディオ製品を扱うシステムインテグレーター用ソフトウェア

『ProVisionaire Design』は、プロセッサーやパワーアンプ、I/Oラックなど多くの製品に対応し、それらを組み合わせて構築するサウンドシステム全体を、直感的な操作性で管理できるWindows用アプリケーションソフトウェアです。

システム構築から運用の設計まで、システムインテグレーターのワークフローを強力にサポートします。

*MRX7-Dは2023年秋対応予定。

Yamaha ProVisionaire Design: Integrated design software for variety of Yamaha audio equipment

システム全体の管理を便利にするお役立ち機能

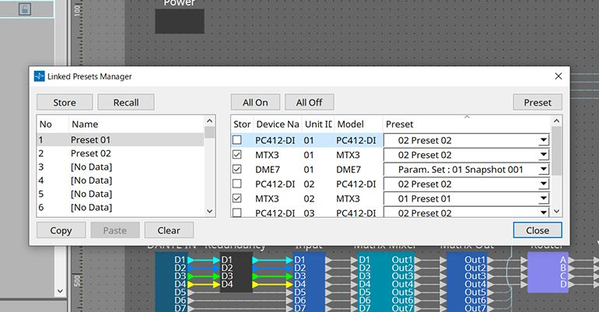

各デバイスを一括リコールできるプリセット機能

Yamaha ProVisionaire Design: Flexible Presets

『ProVisionaire Design』上に複数デバイスのプリセットをまとめて登録し、任意の組み合わせでプリセットリコールできます。

デバイス個別のプリセット編集とストアも行えます。

グループ機能で複数デバイスの設定作業を効率化

Yamaha ProVisionaire Design: Device Grouping Enhances Setup and Operation Efficiency

複数デバイスのパラメーターをグループ単位でコントロールできます。

『ProVisionaire Design』起動時に有効です。

複数パワーアンプが存在するシステムの便利機能

Yamaha ProVisionaire Design: Fine Tuning and Efficient Workflow

パワーアンプをグルーピングし、同系統の出力に対するEQやディレイ設定をまとめて行えます。

『ProVisionaire Design』起動時のみ有効なパラメーターリンク機能を使うことで、スピーカー調整を効率化できます。

シグナルプロセッサー『DME7』との連携

グラフィカルな音声コンポーネント表示で直感的な操作性のサウンドデザイン

プロセッサーのコンフィグ作成のために、コンポーネント配置やパラメーター設定が効率的に行え、必要な音響結果をスマートに得られる直感的な操作性を備えた、グラフィカルで分かりやすいコンポーネントを多数用意しています。

  • Yamaha ProVisionaire Design: Dugan Automixer

Dugan Automixer

  • Yamaha ProVisionaire Design: Delay Matrix

Delay Matrix

  • Yamaha ProVisionaire Design: Room Combiner

Room Combiner

  • Yamaha ProVisionaire Design: AEC

AEC

  • Yamaha ProVisionaire Design: Ducker

Ducker

  • Yamaha ProVisionaire Design: EQ

EQ

  • Yamaha ProVisionaire Design: Rev-X

Rev-X

  • Yamaha ProVisionaire Design: Comp260

Comp260

  • Yamaha ProVisionaire Design: DCA

DCA

『DME7』のロジックコントロール機能をデザイン

ロジックコントロール機能は、『DME7』を外部連動する際の詳細な動作設計や、音声処理を行う条件設定、インタラクティブな音響効果の創造などに利用できる、制御処理をプログラムできる機能です。『ProVisionaire Design』はロジックコントロール機能用のコンポーネントを搭載し、『DME7』の音と制御の両方をデザインできます。

  • Yamaha ProVisionaire Design: Button

Button

  • Yamaha ProVisionaire Design: Fader

Fader

  • Yamaha ProVisionaire Design: Logic

Logic

  • Yamaha ProVisionaire Design: Compare

Compare

  • Yamaha ProVisionaire Design: Max/Min

Max/Min

  • Yamaha ProVisionaire Design: Delay

Delay

  • Yamaha ProVisionaire Design: Router

Router

  • Yamaha ProVisionaire Design: GPI In

GPI In

  • Yamaha ProVisionaire Design: GPI Out

GPI Out

シグナルプロセッサー『DME7』のコンフィグレーション作成用機能

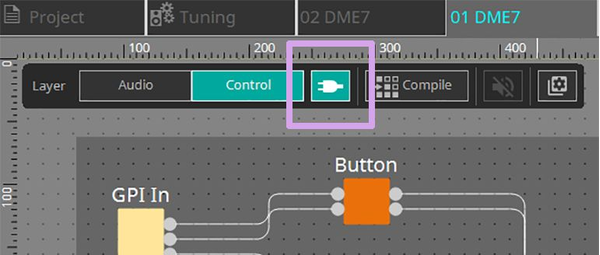

オフラインシミュレーション機能

Yamaha ProVisionaire Design: Offline Simulation (supports DME7)

ロジックコントロール機能の動作確認は、オフライン状態の『ProVisionaire Design』上で行えます。『DME7』の制御設計が意図通り構築できているかどうか、コンフィグデータのみで確認できます。

プローブモニタリング機能

Yamaha ProVisionaire Design: Probe Monitoring (supports DME7)

コンフィグレーション上の任意のポイントを検聴できます。オシレーターを組み合わせ、ルーティングが正しいかを音で確認できます。

音声はウィンドウ上で設定した任意のDante Output Chから出力されます。なお『ProVisionaire Design』は『DME7』とオンライン状態であることが必要です。

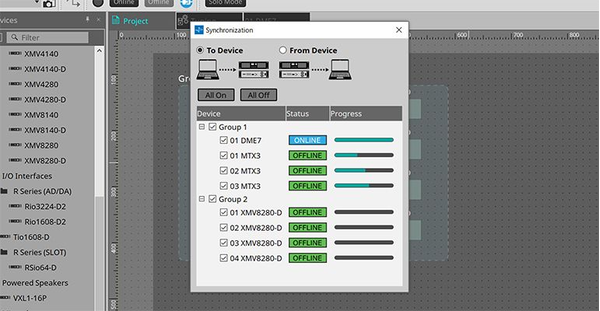

シンクロナイゼーション機能

Yamaha ProVisionaire Design: Synchronization

『ProVisionaire Design』で作成したコンフィグレーションを、プロセッサー本体に流し込み、設定を同期する機能です。シンクロナイゼーション機能を実行すると、『ProVisionaire Design』とプロセッサー本体は「オンライン状態」となり、『ProVisionaire Design』からプロセッサーのパラメーターをリアルタイムに操作できます。

すでにプロセッサーがコンフィグレーションを持っている場合、『ProVisionaire Design』に吸い出すことも可能です。
