SWP1
System Example:より便利で快適に
SWP1シリーズによって、オーディオネットワークシステムが簡単に構築できるようになるのはもちろんのこと、より便利で快適なものになります。

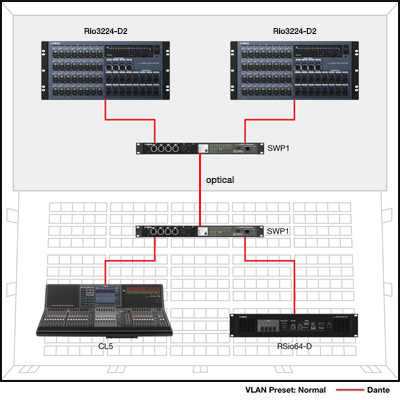

Example 1: スイッチ2台のシンプルシステム
![](/files/swp1_ex01_400x400_5a708767bde634043d82074f3a60c612.png)
ステージとFOHにそれぞれSWP1を配置し、その間を光ファイバーで伝送。最長300mの長距離伝送が可能です。 コンピューターは、いずれのスイッチに接続してもスイッチを含めたネットワーク全体の管理が可能です。
Example 2: Dante二重化システム
![](/files/swp1_ex02_400x400_63511051b87c559646ea718ac3dfbac7.png)
DanteのPrimary/Secondary回線にそれぞれ別のスイッチを使用。必要なスイッチおよびケーブルは2倍になりますが、スイッチおよびケーブルも含めた二重化システムを構築できます。
Example 3: VLANを活用したDante二重化システム
![](/files/swp1_ex03_400x400_cbdd53f6c5bf903bc9498f20718a755e.png)
SWP1でVLANを設定し、VLAN1にDanteのPrimary回線、VLAN2にSecondary回線を接続。スイッチ間のトランク回線で使える帯域が半分になりますが、スイッチの台数を節約しながらケーブル接続は二重化できます。なお、SWP1にオプション光モジュールMMF-SWP1を増設することで、スイッチ間のトランク回線も二重化することができます。

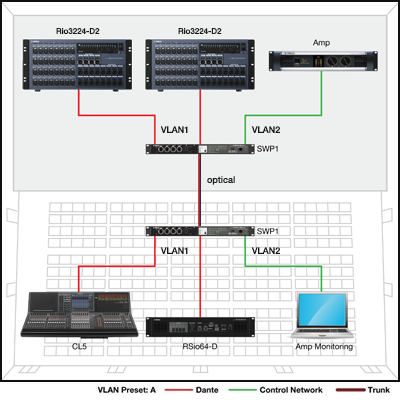

Example 4: VLANを活用してDanteとアンプコントロールの両立
![](/files/swp1_ex04_400x400_5d1397d26db476cba699c5c90c484cf1.png)
VLAN1にDanteネットワーク、VLAN2にアンプモニターなどのコントロールネットワークを接続。アンプコントロール通信をDanteのマルチキャスト通信から守ります。

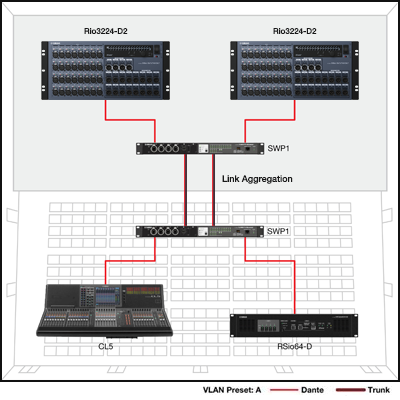

Example 5: 光モジュールを増設して基幹回線を二重化
![](/files/swp1_ex05_400x400_ad587e737be5f7e24fdaedfc78829700.png)
SWP1にオプション光モジュールMMF-SWP1を増設して、スイッチ間のトランク回線を二重化。リングアグリゲーションにより、2倍の帯域を確保して余裕をもったネットワーク運用が可能になります。

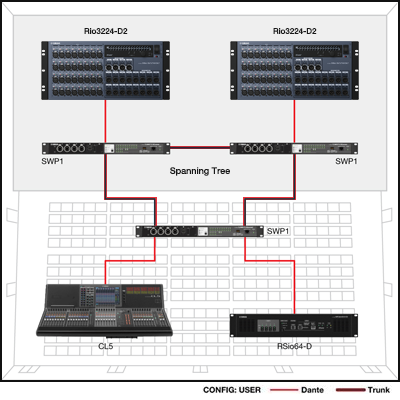

Example 6: スパニングツリーによるスイッチ間接続の冗長化
![](/files/swp1_ex06_400x400_79e02719875cdc4aa2070108afc7d1bb.png)
スパニングツリープロトコル(RSTP/STP)を活用して、スイッチ間接続をループにして冗長化。また、DanteのPrimary/Secondary回線の二重化と併用することにより、冗長性を二重化することができます。
