SWP2
System Example:より便利で快適に
SWP2シリーズによって、オーディオネットワークシステムが簡単に構築できるようになるのはもちろんのこと、より便利で安定した運用が可能となります。

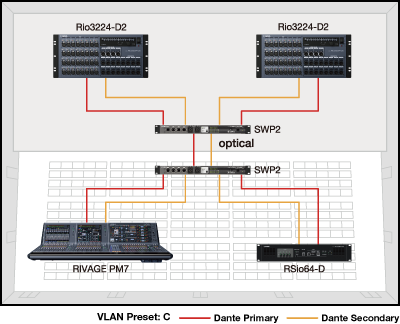

Example 1: スイッチ2台のシンプルシステム
![Example 1: スイッチ2台のシンプルシステム](/files/system_01_b5139de79e30ca6954ecb9aa18c505d1.png?impolicy=resize&imwid=400&imhei=324)
SWP2でVLANを設定し、VLAN1にDanteのPrimary回線、VLAN2にSecondary回線を接続することで、スイッチの台数を節約しながらケーブル接続を二重化できます。

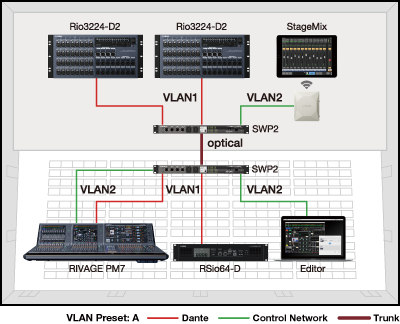

Example 2: VLANを利用したDanteネットワークとコントロールネットワークの両立
![Example 2: VLANを利用したDanteネットワークとコントロールネットワークの両立](/files/system_02_0c12299609bf3eb39c908b23819292ec.png?impolicy=resize&imwid=400&imhei=324)
本体のDIPスイッチでVLANプリセットAに設定するだけで、簡単にVLAN設定が可能です。 VLAN1にはDanteネットワーク機器を、VLAN2にエディターやStageMixなどのコントロールネットワークをそれぞれ接続することで、安定したネットワーク環境を構築できます。
Example3 : 96KHzの大規模Danteネットワークシステムに対応
![Example3 : 96KHzの大規模Danteネットワークシステムに対応](/files/system_03_rev_af003c0de161a44c16fb3ae3f51612c4.png?impolicy=resize&imwid=400&imhei=324)
SWP2シリーズは10Gアップリンク光ポートをopticalCON端子で2ポート標準搭載しており、サンプリング周波数を96kHzに設定した大規模なDanteネットワークにおいても、スイッチ間接続の帯域不足を心配せずに安心して運用することが可能です。

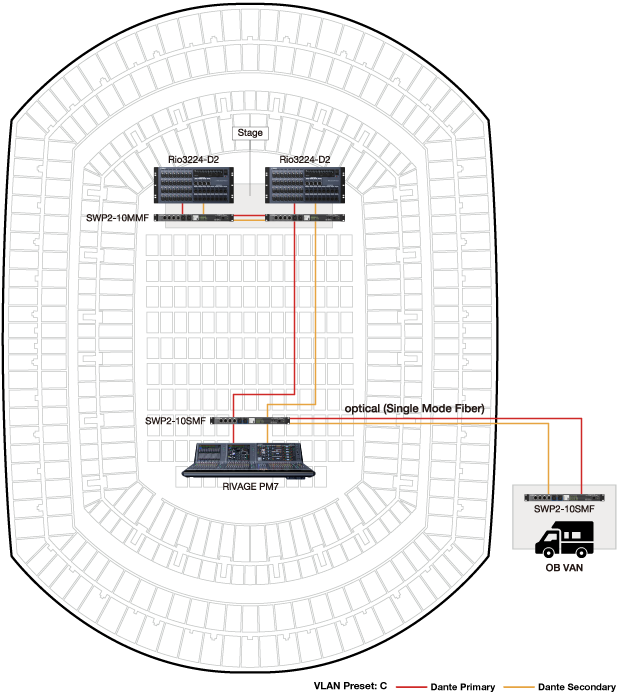

Example 4: シングルモード光ファイバーケーブルを使用した長距離接続
![Example 4: シングルモード光ファイバーケーブルを使用した長距離接続](/files/system_04_c3e77a3b37765491b6ce1e60176f9521.png?impolicy=resize&imwid=617&imhei=693)
アリーナやスタジアムなどのスイッチ間が長距離になるようなケースでは、SWP2-10SMFを使用し、シングルモードの光ファイバーケーブルで最大10kmという長距離を、伝送損失が少なく電磁ノイズを受けにくい信頼性の高いデータ伝送が可能になります。
