RIVAGE PM Series

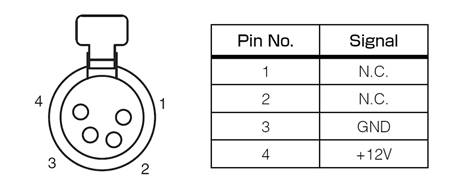

RIVAGE PM10システム用コントロールサーフェス。大型タッチパネルディスプレイ2面と12フェーダーx3Bay構成を備え、自由度の高いチャンネルレイアウトが可能。

• ディスプレイ：15" touch panel x 2
• フェーダー数：38（12+12+12+2）
• Selected Channelセクション：フルセレクテッドチャンネル
• Custom Fader Bank：各BAY 6 x 5（V4.0以降）
• User Defined Key：12個（12 x 4 バンク）
• User Defined Knob：4（x 4 バンク）
• Touch and Turn Knob：2
• アナログ入出力：8 in（SILK）/ 8 out
• スロット数：MYカードスロット x 2
• AES/EBU入出力：8 in / 8 out（SRC搭載）
• コントロールI/O端子：GPI（8 in / 8 out）, Word Clock Out, MIDI In/Out, 5 USB（1 for 2-track recording）, Video Out（DVI-D）, Network（PC）, TO ENGINE In/Out
• 電源：二重化電源標準搭載
• 消費電力：380W
• 外形寸法（WxHxD）：1,549 x 417 x 848mm
• 質量：85kg

RIVAGE PM10システム用コントロールサーフェス。12フェーダーx2Bay構成を採用することで高い操作性はそのままに「CS-R10」の約3分の2のコンパクトサイズを実現。

• ディスプレイ：15" touch panel x 1
• フェーダー数：26（12+12+2）
• Selected Channelセクション：フルセレクテッドチャンネル
• Custom Fader Bank：各BAY 6 x 5（V4.0以降）
• User Defined Key：12個（12 x 4 バンク）
• User Defined Knob：4（x 4 バンク）
• Touch and Turn Knob：1
• アナログ入出力：8 in（SILK）/ 8 out
• スロット数：MYカードスロット x 2
• AES/EBU入出力：8 in / 8 out（SRC搭載）
• コントロールI/O端子：GPI（8 in / 8 out）, Word Clock Out, MIDI In/Out, 5 USB（1 for 2-track recording）, Video Out（DVI-D）, Network（PC）, TO ENGINE In/Out
• 電源：二重化電源標準搭載
• 消費電力：380W
• 外形寸法（WxHxD）：1,128 x 417 x 848mm
• 質量：67kg

「CS-R10」と同等のミキシング体験を可能にしつつ、144Mono Input*/60Mix+36Matrix+2Stereoのミキシングキャパシティを備えたRIVAGE PM7システム用DSP内蔵デジタルミキシングコンソール。 *V4.0以降

• ミキシングキャパシティ：144 Mono Input、60 Mix、36 Matrix、2 Stereo
• ディスプレイ：15" touch panel x 2
• フェーダー数：38（12+12+12+2）
• Selected Channelセクション：フルセレクテッドチャンネル
• Custom Fader Bank：各BAY 6 x 5（V4.0以降）
• User Defined Key：12個（12 x 4 バンク）
• User Defined Knob：4（x 4 バンク）
• Touch and Turn Knob：2
• アナログ入出力：8 in（SILK） / 8 out
• スロット数：HYカードスロット x 3, MYカードスロット x 2
• AES/EBU入出力：8 in / 8 out（SRC搭載）
• コントロールI/O端子：GPI（8 in / 8 out）, TC In, Word Clock In/Out, MIDI In/Out, 5 USB（1 for 2-track recording）, Video Out（DVI-D）, Network（PC）, CONSOLE NETWORK In/Out
• 電源：二重化電源標準搭載
• 消費電力：415W
• 外形寸法（WxHxD）：1,549 x 417 x 848mm
• 質量：94kg

RIVAGE PM5システム用のコントロールサーフェス。驚異的な軽量化とサイトラインを実現。第3のタッチパネルディスプレイを追加したことでさらに直感的で自由な操作が可能。

• ディスプレイ：15" touch panel x 3（静電容量式）
• フェーダー数：38（12+12+12+2）
• Selected Channelセクション：Dynamics、Gain、HPF、EQ、PAN、Function Knob
• Custom Fader Bank：各BAY 6 x 5
• User Defined Key：12個（12 x 4 バンク）
• Send/User Defined Knob：3（4 x 4 バンク割当可能）
• Touch and Turn Knob：3
• アナログ入出力：8 in / 8 out
• スロット数：MYカードスロット x 2
• AES/EBU入出力：4 in / 4 out（SRC搭載）
• コントロールI/O端子：GPI（8 in / 8 out）, MIDI In/Out, 5 USB（1 for 2-track recording）, Network（PC）, CONSOLE NETWORK In/Out
• 電源：二重化電源標準搭載
• 消費電力：300W
• 外形寸法（WxHxD）：1,444 x 414 x 643mm
• 質量：42kg

RIVAGE PM3システム用コントロールサーフェス。シリーズ最小最軽量ながらも12x3Bay構成を実現し、機能と使い勝手を高い次元で両立したコストパフォーマンスに優れたモデル。

• ディスプレイ：15" touch panel x 1（静電容量式）
• フェーダー数：38（12+12+12+2）
• Selected Channelセクション：Dynamics、Gain、HPF、EQ、PAN、Function Knob
• Custom Fader Bank：各BAY 6 x 5
• User Defined Key：24個（12 x 4 バンク）+ 2個
• Send/User Defined Knob：1（4 x 4 バンク割当可能）
• Touch and Turn Knob：1
• アナログ入出力：8 in / 8 out
• スロット数：MYカードスロット x 2
• コントロールI/O端子：GPI（8 in / 8 out）, MIDI In/Out, 5 USB（1 for 2-track recording）, Network（PC）, CONSOLE NETWORK In/Out
• 電源：二重化電源標準搭載
• 消費電力：200W
• 外形寸法（WxHxD）：1,145 x 385 x 650mm
• 質量：38kg

RIVAGE PMシリーズで必要とされるシグナルプロセッシングやシステムコントロールを担うパワフルなDSPエンジン。

• 対応コントロールサーフェス：CS-R10、CS-R10-S、CS-R5、CS-R3
• 96kHzプロセッシング
• 288 Mono Input、72 Mix、36 Matrix、2 Stereo
• 最大256IN/256OUTのデジタル入出力が可能なHYカードスロットを4基装備
• 2基のMYカードスロットを搭載
• 電源：二重化電源標準搭載
• 消費電力：190W
• 外形寸法（WxHxD）：480 x 220 x 491mm（5Uラックサイズ）
• 質量：20kg

RIVAGE PMシリーズで必要とされるシグナルプロセッシングやシステムコントロールを担うDSPエンジン。DSP-RXは別売りのDEK-DSP-RXキットにより、DSP-RX-EXにアップグレードすることが可能。

• 対応コントロールサーフェス：CS-R10、CS-R10-S、CS-R5、CS-R3
• 96kHzプロセッシング
• 120 Mono Input、48 Mix、24 Matrix、2 Stereo
• 最大256IN/256OUTのデジタル入出力が可能なHYカードスロットを4基装備
• 2基のMYカードスロットを搭載
• 電源：二重化電源標準搭載
• 消費電力：190W
• 外形寸法（WxHxD）：480 x 220 x 491mm（5Uラックサイズ）
• 質量：19kg

RIVAGE PMシリーズで必要とされるシグナルプロセッシングやシステムコントロールを担うDSPエンジン。

• 対応コントロールサーフェス：CS-R10、CS-R10-S、CS-R5、CS-R3
• 96kHzプロセッシング
• 144Mono Input、72Mix、36Matrix、2Stereo
• 最大256IN/256OUTのデジタル入出力が可能なHYカードスロットを4基装備
• 2基のMYカードスロットを搭載
• 電源：二重化電源標準搭載
• 消費電力：190W
• 外形寸法（WxHxD）：480 x 232 x 490.8mm（5Uラックサイズ）
• 質量：20kg

システム規模に応じて自由に入出力カードを構成し、TWINLANeネットワークによる低レイテンシー伝送を実現するRIVAGE PMシステム用I/Oラック。

• アナログ/デジタル入出力を自由に構成可能なRYカードスロットを6基搭載
• 6基のRYカードスロットには、RY16-ML-SILK、RY16-DA、RY16-AEの3種類のRYカードから必要に応じて自由に構築可能 *RYカードの詳細は次項をご確認ください
• HYカードスロットを2基搭載
• HYカードスロット1はTWINLANeネットワークに対応。HY256-TL/HY256-TL-SMFを装着することで、最大256chの入出力に対応
• HYカードスロット2はDante/MADIに対応。HY144-D/HY144-D-SRC、HY128-MDを装着することで、最大144chの入出力に対応
• 2基のMYカードスロットを搭載
• 電源：二重化電源搭載
• 消費電力：300W
• 外見寸法（WxHxD）：480 x 455 x 489.7mm（10Uラックサイズ）
• 質量：30kg

システム規模に応じて自由に入出力カードを構成し、TWINLANeネットワークによる低レイテンシー伝送を実現するRIVAGE PMシステム用I/Oラック。

• アナログ/デジタル入出力を自由に構成可能なRYカードスロットを2基搭載
• 2基のRYカードスロットには、RY16-ML-SILK、RY16-DA、RY16-AEの3種類のRYカードから必要に応じて自由に構築可能 *RYカードの詳細は次項をご確認ください
• HYカードスロットを2基搭載
• HYカードスロット1はTWINLANeネットワークに対応。HY256-TL/HY256-TL-SMFを装着することで、最大256chの入出力に対応
• HYカードスロット2はDante/MADIに対応。HY144-D/HY144-D-SRC、HY128-MDを装着することで、最大144chの入出力に対応
• 2基のMYカードスロットを搭載
• 電源：二重化電源搭載
• 消費電力：115W
• 外見寸法（WxHxD）：480 x 232 x 491mm（5Uラックサイズ）
• 質量：19kg

Danteネットワークによる柔軟かつ容易なシステム構築が可能なI/Oラック。RIVAGE PMシリーズ直系の音楽的でナチュラルなサウンドを実現。

• アナログ 32 In / 16 Out
• AES/EBU8チャンネルデジタル出力
• リダンダント接続、デイジーチェーン接続双方に対応
• ディスプレイ搭載による視認性向上とゲイン等の本体操作に対応
• 電源：二重化電源搭載
• 消費電力：120W
• 外見寸法（WxHxD）：480 x 220 x 367.5mm
• 質量：13.5kg

Dante ネットワークによる柔軟かつ容易なシステム構築が可能なI/Oラック。RIVAGE PMシリーズ直系の音楽的でナチュラルなサウンドを実現。

• アナログ 16 In / 8 Out
• リダンダント接続、デイジーチェーン接続双方に対応
• ディスプレイ搭載による視認性向上とゲイン等の本体操作に対応
• 電源：二重化電源搭載
• 消費電力：72W
• 外見寸法（WxHxD）：480 x 132x 367.5mm
• 質量：9.6kg

ライブサウンドをはじめ、放送やレコーディングなど幅広い用途で活用できる、最大64イン/64アウトのDante/Mini-YGDAIカード変換に対応したI/Oラック。

• 入出力カードやプロセッシングカードなど豊富なMini-YGDAIカードが使用可能
• Mini-YGDAIカード間のルーティングを含む汎用性の高い7種のルーティングパターンをプリセット
• 「R Remote」や「CLシリーズ」「QLシリーズ」からのマトリクスパッチにも対応
• 4基のMini-YGDAIスロットにサンプリングレートコンバーター(SRC)を搭載
• EXT DC INPUT装備による電源二重化に対応
• Danteリダンダンシー(Primary/Secondary)に対応

放送やライブSRなど幅広い用途で活用できるDante/MADI変換のためのSRC内蔵I/Oラック。

• インプットおよびアウトプット両方にサンプリングレートコンバーター（SRC）を搭載
• Danteリダンダンシー(Primary/Secondary)およびMADI接続のリダンタンシーに対応
• 2系統のMADI接続を用いたMADIスプリットにも対応
• 「R Remote」や「CLシリーズ」「QLシリーズ」からのマトリクスパッチが可能

• 入力専用ラック(8イン)

• 出力専用ラック(8アウト)

RIVAGE PMシリーズ専用の16chのMic/Line入力カード。Rupert Neve Designs社のSILKプロセッシングを全chに搭載。

• 外形寸法（WxHxD）：405 x 42 x 258mm
• 質量：1.6kg

16chアナログ出力カード。最大出力レベルは、基板上のスイッチを切り替えることで＋15dBu、+18dBu、＋24dBuに設定可能*。 *工場出荷時は+24dBu

• 外形寸法（WxHxD）：405 x 42 x 258mm
• 質量：1.5kg

AES/EBU対応の16chデジタル入出力カード。すべての入出力にサンプリングレートコンバーター（SRC）を搭載。

• 外形寸法（WxHxD）：405 x 42 x 258mm
• 質量：1.4kg

ヤマハ独自のオーディオ伝送ネットワークプロトコルTWINLANeに対応するRIVAGE PMシリーズ用インターフェースカード。最大256In/256Out@96kHz/32bitのデジタル入出力が可能。マルチモードファイバーケーブルを使ったリング接続により冗長性を確保。カード間の最大伝送距離は300mを実現。

• 推奨ケーブル：ノイトリック社製「opticalCON DUO」マルチモード光ファイバー
• 外形寸法（WxHxD）：125 x 37 x 207mm
• 質量：0.25kg

ヤマハ独自のオーディオ伝送ネットワークプロトコルTWINLANeに対応するRIVAGE PMシリーズ用インターフェースカード。最大256In/256Out@96kHz/32bitのデジタル入出力が可能。シングルモードファイバーケーブルを使ったリング接続でカード間の最大伝送距離は2km、TWINLANeリングの合計ケーブル長は6kmに対応。

• 推奨ケーブル：ノイトリック社製「opticalCON DUO」シングルモード光ファイバー
• 外形寸法（WxHxD）：125 x 37 x 207mm
• 質量：0.35kg

オーディオネットワークDanteに対応するRIVAGE PMシリーズ用インターフェースカード。最大144In/144Out@96kHz/32bitのデジタル入出力が可能。

• プライマリー・セカンダリーの2つのコネクタによるリダンダント（二重化）に対応し、デイジーチェーン接続（非二重化）にも対応
• 外形寸法（WxHxD）：125 x 37 x 207mm
• 質量：0.25kg

オーディオネットワークDanteに対応するRIVAGE PMシリーズ用インターフェースカード。最大144In/144Out@96kHz/32bitのデジタル入出力が可能。サンプリングレートコンバーター（SRC）により、異なるサンプリング周波数の機器を接続可能。SRCのON/OFF、入出力チャンネル違いで5つのモードでの動作に対応。

• プライマリー・セカンダリーの2つのコネクタによるリダンダント（二重化）に対応し、デイジーチェーン接続（非二重化）にも対応
• モード：144io（SRCオフ, 144入出力）, 144io SyncSRC（SRCオン, 同期, 144入出力）, 72io AsyncSRC（SRCオン, 非同期, 72入出力）, 144in AsyncSRC（SRCオン, 非同期, 144入力、0出力）, 144o AsyncSRC （SRCオン, 非同期, 0入力、144出力）
• 外形寸法（WxHxD）：125 x 37 x 207mm
• 質量：0.25kg

オーディオフォーマットMADIに対応するRIVAGE PMシリーズ用インターフェースカード。最大128In/128Out@48kHz/24bitのデジタル入出力が可能（96kHz時は最大64チャンネル入出力）。サンプリングレートコンバーター（SRC）により、異なるサンプリング周波数の機器を接続可能。

• MADI回線は同軸とオプティカルによる両コネクターによる二重化に対応しており、万が一、片方のケーブルが切断された際にも音切れなく運用が可能。
• 外形寸法（WxHxD）：125 x 37 x 207mm
• 質量：0.45kg

「Dante」ネットワークシステム構築に最適なL2スイッチ。10ポートのetherCON、2ポートのシングルモードファイバーopticalCONを装備。

• etherCON端子：フロント4 / リア6
• opticalCON端子：フロント2
• 消費電力：21W
• 外形寸法（WxHxD）: 480 x 44 x 362mm (18.9" x 1.7" x 14.2")（1U）
• 質量: 4.6 kg (10.1 lbs)
• システムのセキュリティ管理が可能なRADIUSサーバー機能搭載

「Dante」ネットワークシステム構築に最適なL2スイッチ。10ポートのetherCON、2ポートのマルチモードファイバーopticalCONを装備。

• etherCON端子：フロント4 / リア6
• opticalCON端子：フロント2
• 消費電力：21W
• 外形寸法（WxHxD）: 480 x 44 x 362mm (18.9" x 1.7" x 14.2")（1U）
• 質量: 4.6 kg (10.1 lbs)
• システムのセキュリティ管理が可能なRADIUSサーバー機能搭載

Danteシステム構築に最適なL2スイッチ。12ポートのetherCON、4ポートのRJ45、1ポートのopticalCON、1ポートのオプションスロットを装備。

• etherCON端子：フロント4 / リア8
• RJ45端子：リア4
• opticalCON端子：フロント1
• オプション光モジュール用スロット：フロント1
• 消費電力：16W
• 外形寸法（WxHxD）: 480 x 44 x 362mm (18.9" x 1.7" x 14.2")（1U）
• 質量: 4.6 kg (10.1 lbs)

Danteシステム構築に最適なL2スイッチ。8ポートのetherCON、1ポートのopticalCON、1ポートのオプションスロットを装備。

• etherCON端子：フロント4 / リア4
• opticalCON端子：フロント1
• オプション光モジュール用スロット：フロント1
• 消費電力：11W
• 外形寸法（WxHxD）: 480 x 44 x 362mm (18.9" x 1.7" x 14.2")（1U）
• 質量: 4.2 kg (9.3 lbs)

Danteシステム構築に最適なL2スイッチ。8ポートのetherCON、2ポートのオプションスロットを装備。

• etherCON端子：フロント4 / リア4
• オプション光モジュール用スロット：フロント2
• 消費電力：11W
• 外形寸法（WxHxD）: 480 x 44 x 362mm (18.9" x 1.7" x 14.2")（1U）
• 質量: 4.2 kg (9.3 lbs)
