Sound xR Image 音像制御システム

オブジェクトベースレンダリング

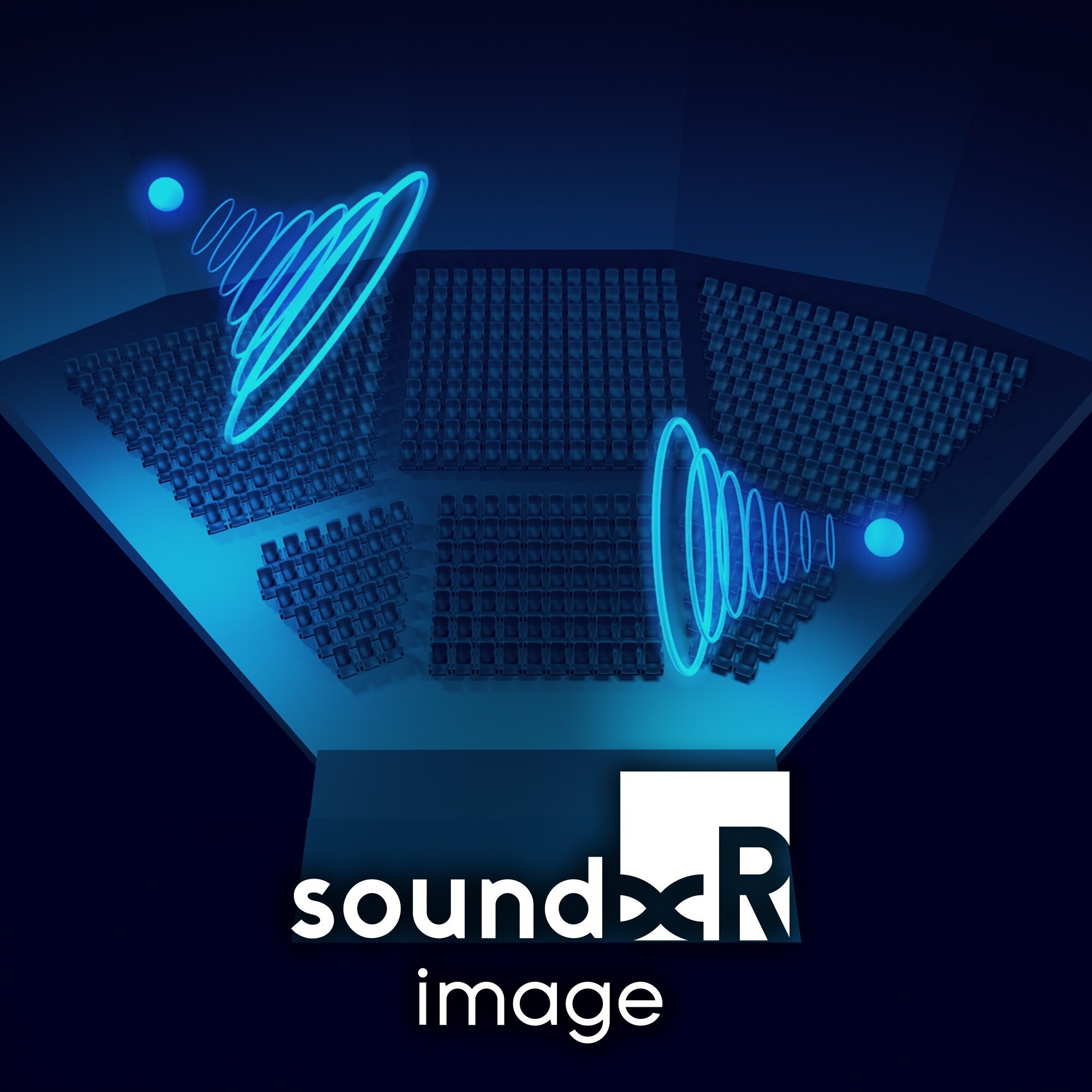

『Sound xR Image』は、音像をオブジェクトとして3次元空間上に配置・移動できるオブジェクトベースの音像制御システムです。リアルタイムでの自在な音像コントロールはもちろん、スピーカー数やレイアウトが異なる会場でも演出意図に沿った音像の定位や移動を再現でき、空間演出とリスニング体験の一貫性を保ちます。さらに、音像配置の演算にはDBAPを最適化したアルゴリズムを採用。スピーカーレイアウトの高い自由度と、音像移動時の滑らかで自然なつながりを両立し、システム設計の柔軟性と高品位な空間表現を実現します。

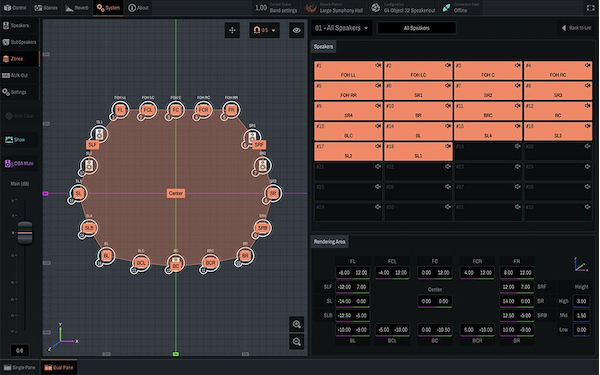

レンダリングエリアコンバージョン機能

コンテンツ制作時に作り込んだパンニングオートメーションによる立体音響演出は、会場ごとのリスニングエリア形状により、再現性が損なわれる場合があります。本機能は、レンダリングエリアを自由に変形することで、音像の定位や移動範囲を会場のリスニングエリアに合わせて最適化し、コンテンツ側のデータを変更することなく、パンニング位置を実空間の任意の位置へマッピング可能にします。これにより、スタジオで制作した立体音響コンテンツを会場へ持ち込む際も、最小限の調整で意図した空間表現を再現でき、限られた仕込み時間の中でも最大限のクオリティを引き出せます。なお、本機能はミキシングコンソールやDAW、ADM-OSCなど、外部からオブジェクト位置を制御する場合に有効です。

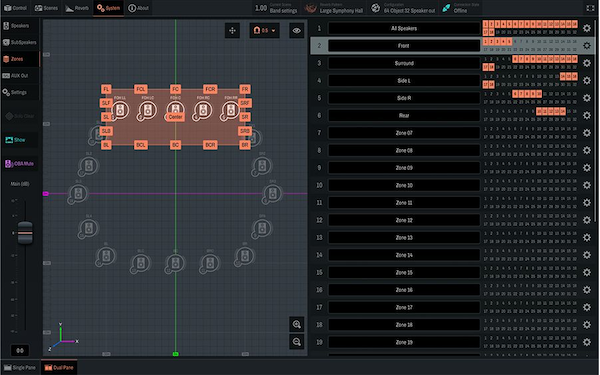

スピーカーゾーニング機能

オブジェクトごとに出力先となるスピーカーグループを設定し、必要に応じて出力範囲を最適化できる機能です。DBAPでは通常すべてのスピーカーが演算対象となるため、不要な方向からの出音により明瞭性が損なわれる場合があります。スピーカーゾーニングを用いて目的に応じた最適な範囲でのみオブジェクトをDBAP演算・出力することで、不要な方向からの音を抑制し、音像の方向性や明瞭度を向上。より自然で質の高い定位表現と、コントロールされた空間演出を両立します。

たとえば、ステージ上のオブジェクトはフロントスピーカーのみに、客席内を移動するオブジェクトは客席側スピーカーのみに出力するといった制御により、ミックスの分離や演出意図の再現性を高めることが可能です。

また、各スピーカーは複数のグループへ重複して参加させることができるため、スピーカーレイアウトの自由度を損なうことなく、目的に応じた柔軟なグルーピングを構築できます。最大32のスピーカーグループを作成でき、各オブジェクトを任意のグループへアサイン可能です。

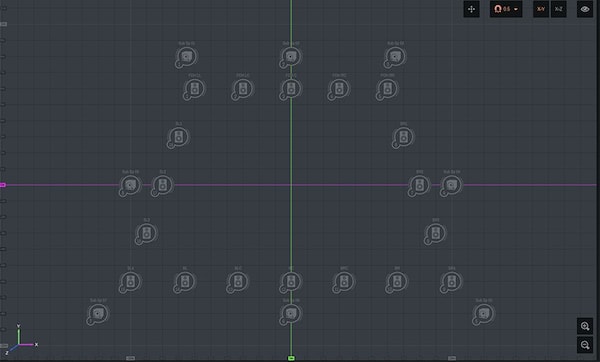

サブレンダラー機能

『Sound xR Image』は、空間配置可能なサブスピーカー用のサブレンダラー機能を備え、メインスピーカーとは独立したサブスピーカー専用のDBAP演算を、共通の位置情報を持つ1つのオブジェクトに対して同時に行えます。これにより、メインスピーカーとサブウーファーなどのサブスピーカーを1つのオブジェクトで個別に制御でき、システム設計と空間表現の可能性をさらに高めます。

特に複数のサブウーファーを用いたシステムでは、従来の単純なベースマネージメントでは実現できなかった、オブジェクトの位置や移動に連動した低域の音像定位や移動が可能となります。例えば後方から迫る効果音において低域のみが前方から聞こえてしまうといった違和感を抑え、メインスピーカーとの整合性を保ちながら、意図した方向から低域が立ち上がる没入感の高い演出を実現します。

また、設置条件などにより再生帯域の限られる小型メインスピーカーを使用する場合でも、サブウーファーによる低域補強を音像定位と整合させながら行えるため、システム構築の柔軟性を高め、空間全体でバランスの取れた自然なサウンドを実現します。

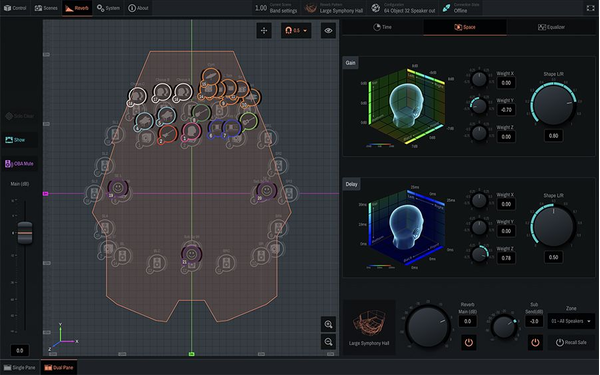

3Dリバーブ

『Sound xR Image』はヤマハが長年ホール・劇場の建築音響に携わってきたノウハウを活かした、高品質で表現力の高い3Dリバーブ機能を搭載しています。

実空間における響きは、音源の位置によって変化します。3Dリバーブは、オブジェクトの位置情報とスピーカー配置情報に応じてリバーブプロセッシングを最適化し、音像位置と整合した自然な残響表現を実現。広いダイナミックレンジと豊かで自然な響きにより、没入感の高い空間再現を可能にします。

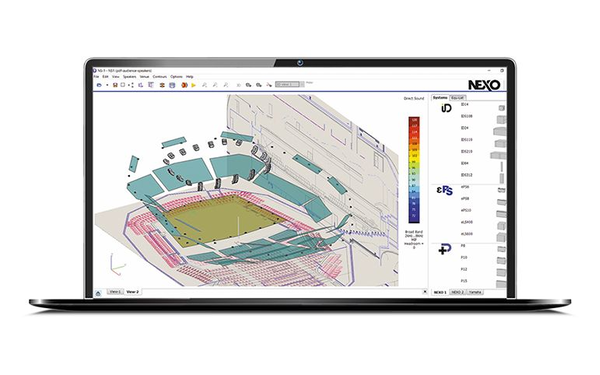

NEXO『NS-1』によるスピーカーシステムシミュレーション

立体音響に適したスピーカー配置や機種選定などのシステムプランニングを強力にサポートするシミュレーションソフトウェアです。「AFC Design Assistant」機能を備え、リスニングエリアの規模や形状といった基本条件をもとに、オーディエンスに上質な体験を届けるための初期検討に適したスピーカー数と配置を算出します。表示された結果を参考に『NS-1』でのシステム設計を進めることができます。『NS-1』で作成したスピーカーデータは「Sound xR Image Controller」へインポート可能なため、システム設計から空間ミキシング環境の構築までを効率的に行えます。

• NS-1 (NEXO)

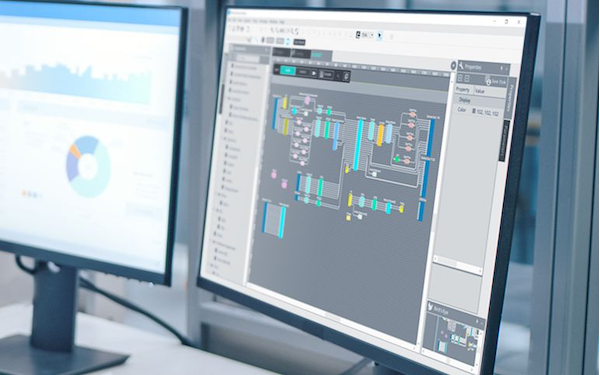

『ProVisionaire Design』によるプロセッシングとマトリクス

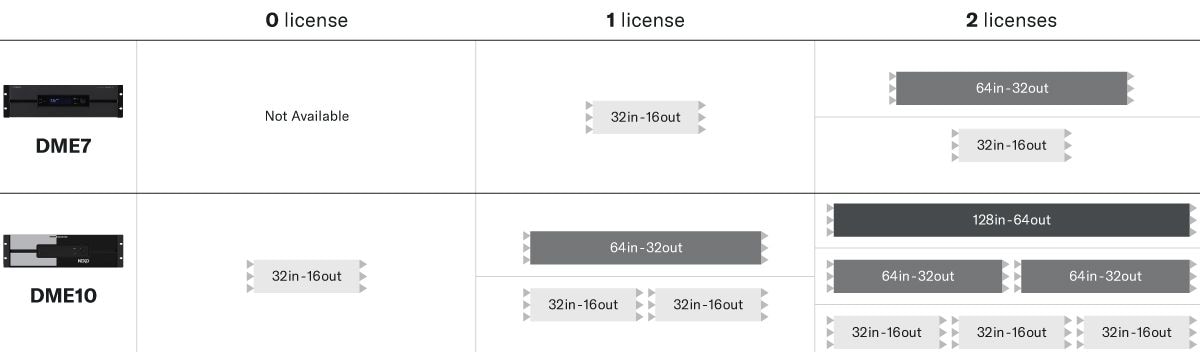

コンフィグデザインソフトウェア『ProVisionaire Design』は、『DME10』や『DME7』といったプロセッサーの内部設定（コンフィグレーション）を作成するシステムデザインツールです。スピーカーチューニング用のEQやDelayのほか、大規模なマトリクスや音声ルーティングを一元管理でき、リアルタイムでの調整や運用時の変更にも対応します。なお『Sound xR Image』もコンポーネントのひとつとして構成されるため、初期セットアップ時には『ProVisionaire Design』による配置とルーティングが必要です。

• ProVisionaire Design

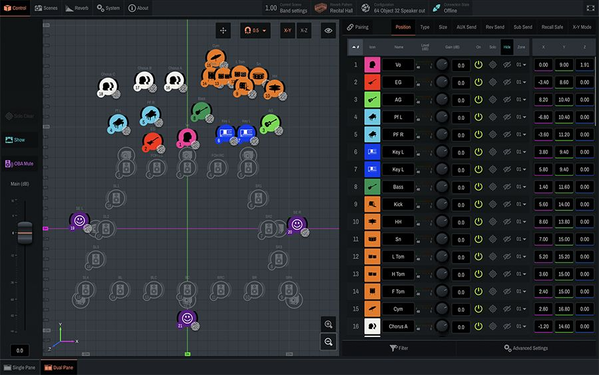

『Sound xR Image Controller』による立体音響ミキシング

『Sound xR Image』システムの中核となるコントロールソフトウェアです。オブジェクトベースによる空間ミキシングを直感的に操作でき、イマーシブオーディオシステムの設計から運用までを一元管理します。オブジェクトの定位や移動、スピーカー配置の設計やゾーニング、サブレンダラー設定、3Dリバーブのコントロールなど、『Sound xR Image』による空間音響設計とオペレーションを統合的に操作可能。シーンメモリー機能も備え、作成した空間演出やミキシング設定を瞬時に呼び出せるため、リハーサルから本番運用まで柔軟に対応します。

• Sound xR Image Controller

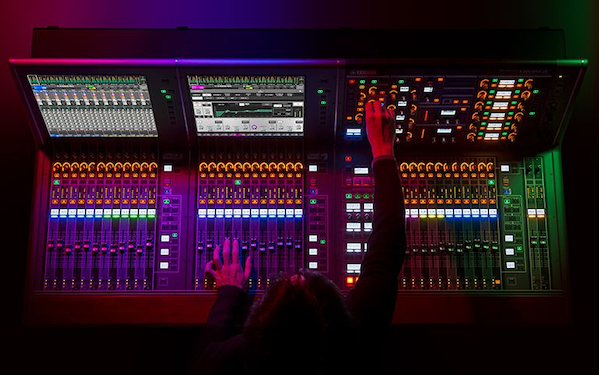

デジタルミキシングコンソールによるオペレート連携

『RIVAGE PMシリーズ』などの対応コンソールは、『Sound xR Image』と高度に連携し、ミキシングオペレーションを行いながらオブジェクトベースの空間ミキシングを同一環境で操作できます。インプットチャンネルおよびMIXバスを必要に応じてオブジェクトとしてアサインでき、タッチスクリーンから音像の配置や移動を直感的にコントロール可能です。さらに、『Sound xR Image』のメインボリュームコントロールやシーンリコールの連動にも対応し、コンソールオペレーションと空間演出を分断することなく一体化した運用を実現します。

• Yamaha Digital Mixing Consoles

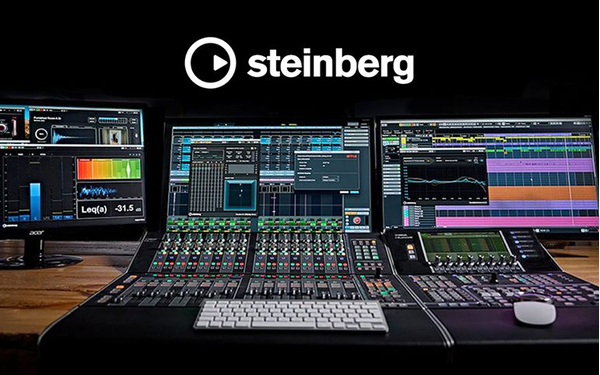

コンテンツ制作のためのSteinberg『Nuendo』

Steinberg『Nuendo』は、立体音響制作に求められる機能群を標準搭載し、小規模から大規模なプロジェクトに対応可能なコンテンツ制作のプロフェッショナル向けDAWソフトウェアです。OSCに対応した標準パンナー「VST Multi Panner」が『Sound xR Image』とダイレクトに接続可能で、パンニングオートメーションのリアルタイム連携など効率的なオブジェクトベースの制作が可能です。その他ADM-BWAVのインポート/エクスポートに対応し他プラットフォームとの互換性も備えています。

• Nuendo (Steinberg)
